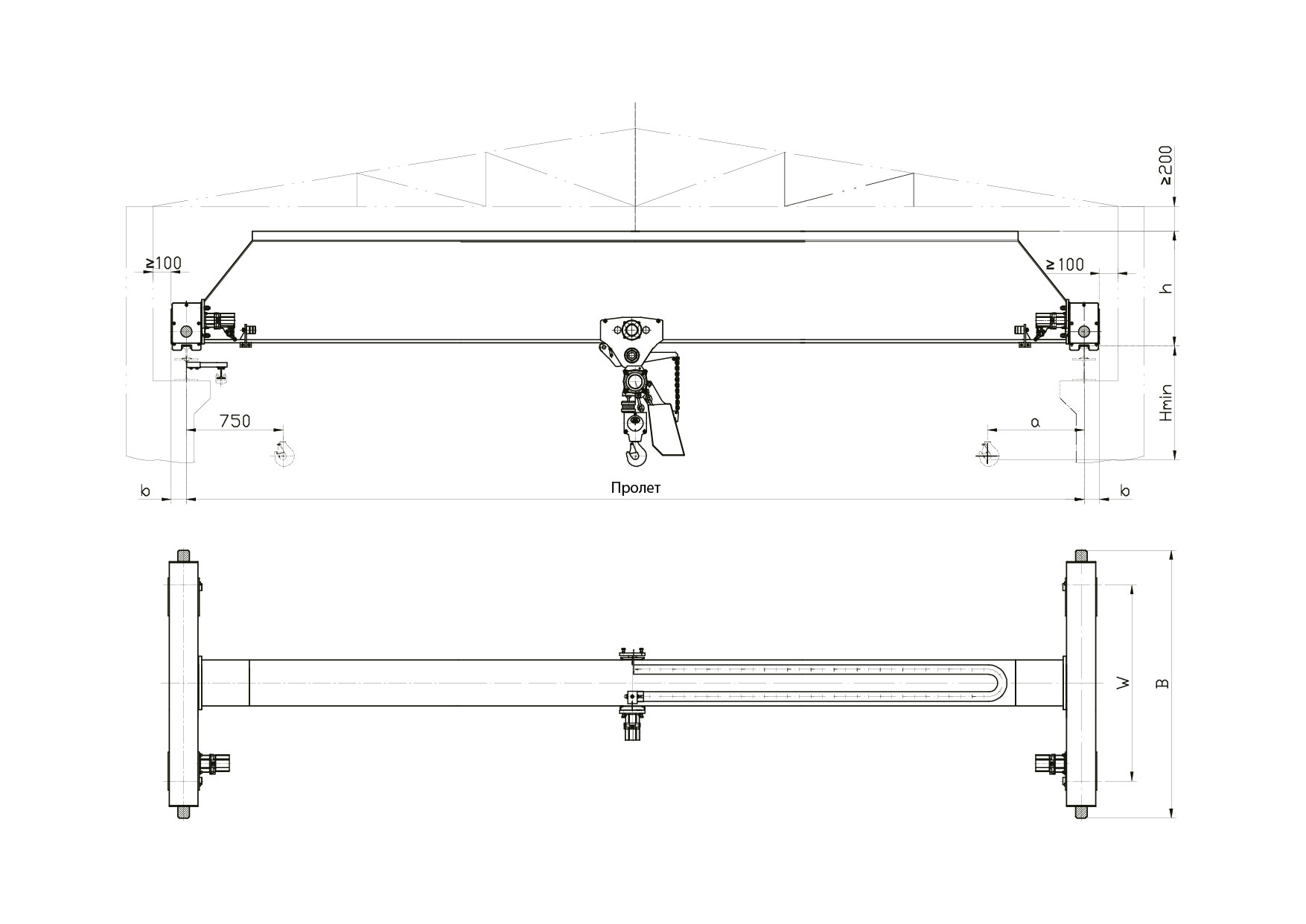

Общий вид крана
Размеры
| Пролет | M | 7,5-22,5 |
|---|---|---|
| Масса балки | кг/м | 24 |
| Диаметр колеса тележки, d | MM | 200 |
| h | MM | 551-925 |
| a | MM | 700 |
| b | MM | 120 |
| Нмин | MM | 910 |
| B | MM | 2300~3600 |
| W | MM | 1800~3100 |
| Макс. нагрузка на путь от колеса тележки | кH | 31,1~38,2 |
| Общий вес крана | кг | 2060~5310 |
Технические характеристики
| Режим работы | А3~А4 | |
|---|---|---|
| Класс взрывозащиты | Exd II BT4 | |
| Грузоподъемность | T | 5 |
| Рабочее давление воздуха | бар (кг/см2) | 6 |
| Механизм передвижения крана | ||
| Выходная мощность двигателя | кВт | 2х0,25 |
| Скорость хода (при полной нагрузке) | м/мин | 10 |
| Расход воздуха | м3/мин | 2х0,6 |
| Фитинги | дюйм | Rc 1/4 |
| Внутренний диаметр пневматической трубки | дюйм | G3/4 |
| Механизм подъема тали | ||
| Высота подъема | M | 3 |
| Выходная мощность двигателя | кВт | 3,5 |
| Скорость подъема (при номинальной загрузке) | м/мин | 2 |
| Скорость спуска (при номинальной нагрузке) | м/мин | 5 |
| Расход воздуха | м3 | 5,5 |
| Фитинги | дюйм | Rc3/4 |
| Внутренний диаметр пневматической трубки | MM | 25 |
| Грузоподъемная цепь | MM | 13x36 |
| Длина шланга подвесного пульта управления | M | 3 |
| Уровень шума при подъеме (при номинальной нагрузке) | дБ | 79 |
| Уровень шума при спуске (при номинальной нагрузке) | дБ | 79 |
| Механизм передвижения тали | ||
| Выходная мощность двигателя | кВт | 0,25 |
| Скорость хода (при полной нагрузке) | м/мин | 10 |
| Расход воздуха | м3/мин | 0,6 |
| Фитинги | дюйм | Rc 1/4 |
| Внутренний диаметр пневматической трубки | дюйм | G3/4 |
Длина шланга подвесного пульта управления составляет 3 м в соответствии со стандартной высотой подъема
Крюк из омедненной или нержавеющей стали, предотвращающий возникновение искры
Прочие требования к взрывобезопасности
Вес рассчитывается по высоте подъема 3 м
Цепь из оцинкованной или нержавеющей стали
