Кран мостовой электрический однобалочный опорный 10,0 т

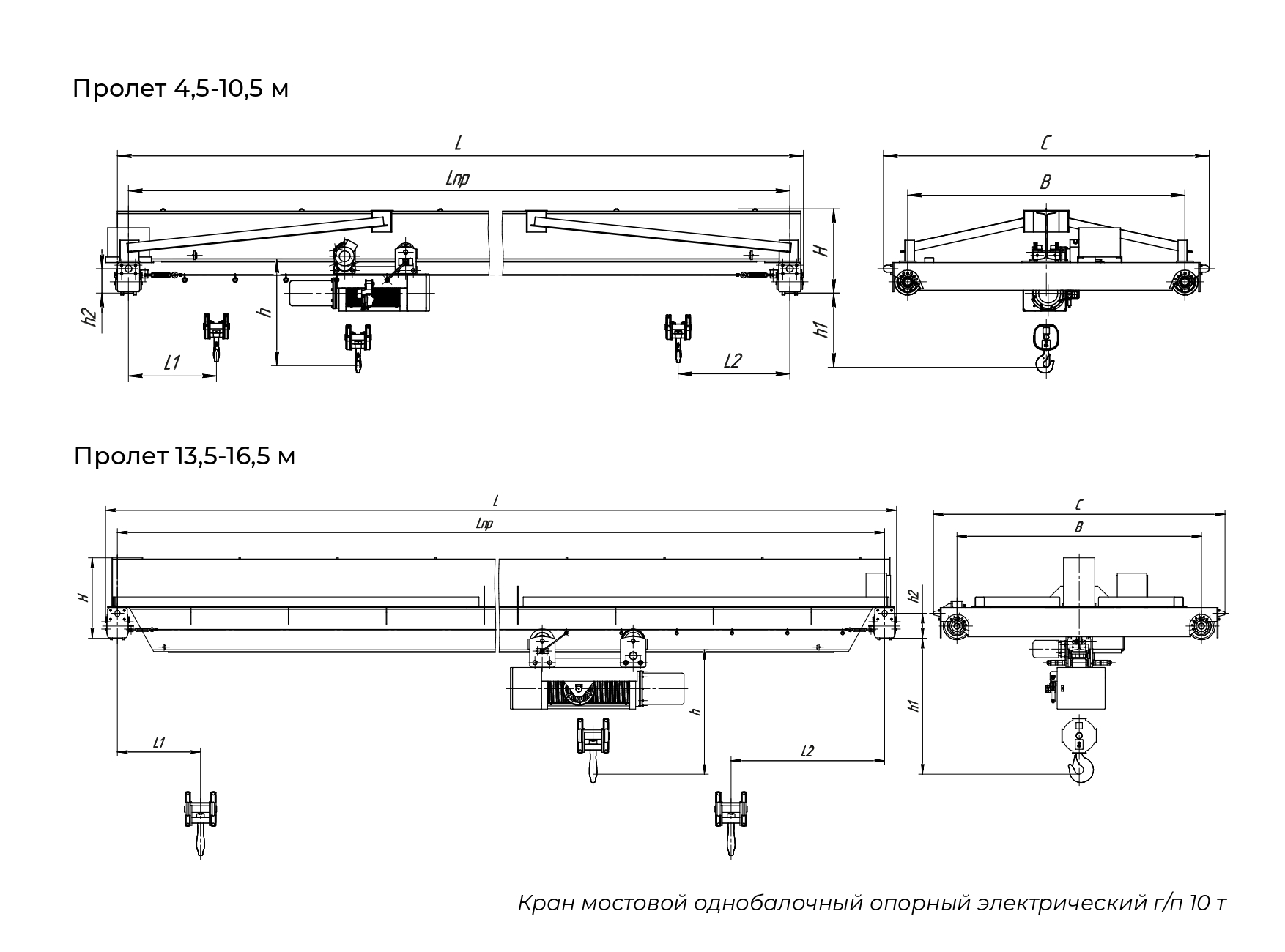

Общий вид крана

Размеры

Подходы крюка при в/п 12м**

Нагрузка на колесо, не более, кН

Масса,

не более, т

L, м

Lпр, м

h, мм*

h1, мм*

h2, мм

Н, мм

С, мм

В, мм

L1, мм*

L2, мм*

Крана

Тали

4,8

4,5

1350

1020

260

800

2480

2000

1180

1210

56,6

1,26

0,91

7,8

7,5

1350

1020

260

800

2480

2000

1180

1210

57,6

1,67

0,91

10,8

10,5

1350

1020

260

970

2980

2500

1180

1210

59,4

2,4

0,91

13,8

13,5

1350

1470

260

750

2980

2500

1180

1210

62,2

3,56

0,91

16,8

16,5

1350

1470

260

850

2980

2500

1180

1210

64,8

4,59

0,91



* Размеры L1, L2, h, h1 зависят от габарита используемой тали, от исполнения крана и от высоты подъема крана.

** Для примера указаны подходы крюка тали Елмот общепромышленного исполнения.

В случае комплектации крана талью с уменьшенной строительной высотой и/или высотой подъема более 12м, требуется проверка - возможно изменение размеров крана.

Технические характеристики

Группа классификации (режима) по ИСО 4301/1 A3, А4, А5 *
Режим работы механизма подъема М4, M5, М6 *
Режим работы механизма перемещения крана М4, M5, М6 *
Режим работы механизма перемещения тали М4, M5, М6 *
Исполнение крана Общепромышленное/ Пожаробезопасное/ Взрывобезопасное
Класс пожароопасной зоны П-I, П-II, П-IIа, П-III (123-ФЗ)
Взрывоопасная зона В1, В-1а, В-1б, В-1г, В-2, В-2а (ПУЭ)
Категория взрывоопасной смеси IIA, IIB, IIC (ГОСТ Р МЭК 60079)
Группа взрывоопасной смеси T1, T2, T3, T4, T5 (ГОСТ Р МЭК 60079)
Возможно рудничное исполнение Mb
Сейсмичность по MSK-64 6 баллов *
Высота подъема до 18м *
Скорость подъема главного крюка 4, 8 м/мин *
Скорость перемещения крана 20 м/мин *
Скорость перемещения тали 20 м/мин *
Управление с подвесного пульта/радиоуправление
Электрооборудование:
Питающее напряжение 380~400В 50Гц, 660~690В 50Гц
Напряжение цепи управления 24, 36, 42В, 50Гц (безопасное низковольтное напряжение ниже 48В), 220В 50Гц
Степень защиты IP54 *
Условия работы У1-У5, УХЛ1-УХЛ5, Т1-Т5, *
Место работы открытый воздух, под навесом, в неотапливаемом помещении, в отапливаемом помещении
Температура эксплуатации -10°С...+40°С (рекомендуемое при использовании частотных преобразователей) , -20°С...+40°С, -40°С...+40°С *
Минимальная температура окружающего воздуха при транспортировке и хранении минус 60°С
Тип подкранового пути рельс КР70, рельс Р43, квадрат 50

«*» другое исполнение доступно по запросу

Дополнительные опции

  • Ограничитель грузоподъемности;
  • Термозащита;
  • Частотный преобразователь на механизмы;
  • Троллейный токоподвод к тележке/тали;
  • Концевые выключатели на механизмы;
  • Рубильник;
  • Комплект ЗИП по заказу;
  • Второй тормоз на двигатель подъёма;
  • Двухскоростные двигатели;
  • Светозвуковая сигнализация;
  • Охлаждения либо нагрева электрооборудования для требуемого температурного режима; Вывод на световые индикаторы аварийного состояния крана;
  • Вывод показателей ограничителя грузоподъемности на пульт управления или отдельное табло; Регистраторы параметров работы крана;

Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
