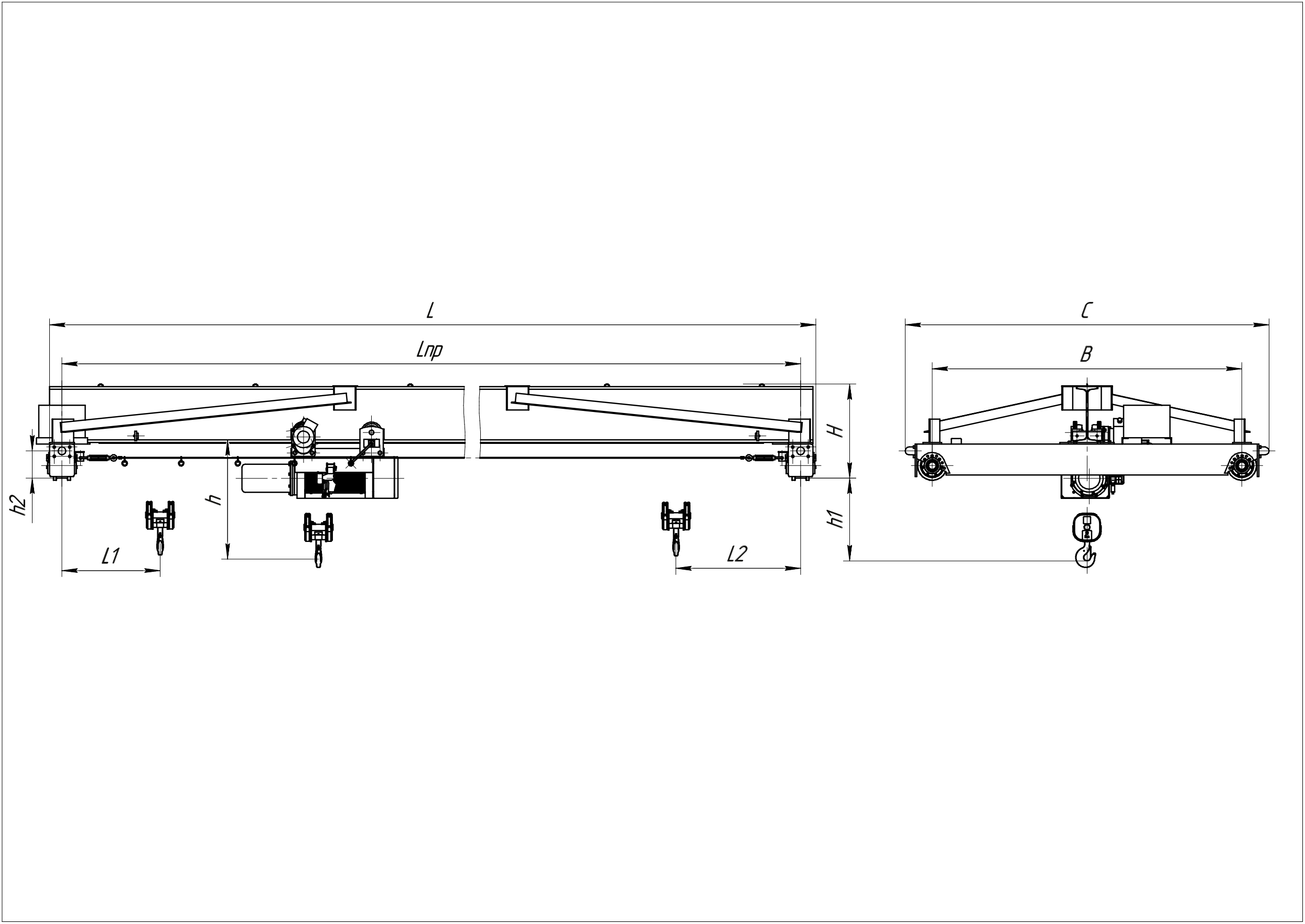

Общий вид крана
Размеры |
Подходы крюка при в/п 12м** |
Нагрузка на колесо, не более, кН |
Масса, не более, т |
|||||||||
L, м |
Lпр, м |
h, мм* |
h1,мм* |
h2,мм |
Н, мм |
С, мм |
В, мм |
L1, мм* |
L2, мм* |
Крана |
Тали |
|
4,7 |
4,5 |
880 |
640 |
175 |
490 |
1960 |
1600 |
850 |
860 |
7,2 |
0,55 |
0,2 |
7,7 |
7,5 |
880 |
640 |
175 |
490 |
1960 |
1600 |
850 |
860 |
7,6 |
0,75 |
0,2 |
10,7 |
10,5 |
880 |
640 |
175 |
550 |
2360 |
2000 |
850 |
860 |
8,2 |
0,92 |
0,2 |
13,7 |
13,5 |
880 |
640 |
175 |
700 |
2360 |
2000 |
850 |
860 |
9,0 |
1,3 |
0,2 |
* Размеры L1, L2, h1,h зависят от габарита используемой тали, от исполнения крана и от высоты подъема крана.
** Для примера указаны подходы крюка тали Елмот общепромышленного исполнения.
В случае комплектации крана талью с уменьшенной строительной высотой и/или высотой подъема более 12м, требуется проверка - возможно изменение размеров крана.
Технические характеристики
Группа классификации (режима) по ИСО 4301/1 | A3, А4, А5 * |
---|---|
Режим работы механизма подъема | М4, M5, М6 * |
Режим работы механизма перемещения крана | М4, M5, М6 * |
Режим работы механизма перемещения тали | М4, M5, М6 * |
Исполнение крана | Общепромышленное/ Пожаробезопасное/ Взрывобезопасное |
Класс пожароопасной зоны | П-I, П-II, П-IIа, П-III (123-ФЗ) |
Взрывоопасная зона | В1, В-1а, В-1б, В-1г, В-2, В-2а (ПУЭ) |
Категория взрывоопасной смеси | IIA, IIB, IIC (ГОСТ Р МЭК 60079) |
Группа взрывоопасной смеси | T1, T2, T3, T4, T5 (ГОСТ Р МЭК 60079) |
Возможно рудничное исполнение | Mb |
Сейсмичность по MSK-64 | 6 баллов * |
Высота подъема | до 18м * |
Скорость подъема главного крюка | 4, 8 м/мин * |
Скорость перемещения крана | 20 м/мин * |
Скорость перемещения тали | 20 м/мин * |
Управление | с подвесного пульта/радиоуправление |
Электрооборудование: | |
Питающее напряжение | 380~400В 50Гц, 660~690В 50Гц |
Напряжение цепи управления | 24, 36, 42В, 50Гц (безопасное низковольтное напряжение ниже 48В), 220В 50Гц |
Степень защиты | IP54 * |
Условия работы | У1-У5, УХЛ1-УХЛ5, Т1-Т5, * |
Место работы | открытый воздух, под навесом, в неотапливаемом помещении, в отапливаемом помещении |
Температура эксплуатации | -10°С...+40°С (рекомендуемое при использовании частотных преобразователей) , -20°С...+40°С, -40°С...+40°С * |
Минимальная температура окружающего воздуха при транспортировке и хранении | минус 60°С |
Тип подкранового пути | рельс Р24, рельс Р43, квадрат 50 |
«*» другое исполнение доступно по запросу
Дополнительные опции
- Ограничитель грузоподъемности;
- Термозащита;
- Частотный преобразователь на механизмы;
- Троллейный токоподвод к тележке/тали;
- Концевые выключатели на механизмы;
- Рубильник;
- Комплект ЗИП по заказу;
- Второй тормоз на двигатель подъёма;
- Двухскоростные двигатели;
- Светозвуковая сигнализация;
- Охлаждения либо нагрева электрооборудования для требуемого температурного режима; Вывод на световые индикаторы аварийного состояния крана;
- Вывод показателей ограничителя грузоподъемности на пульт управления или отдельное табло; Регистраторы параметров работы крана;
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
