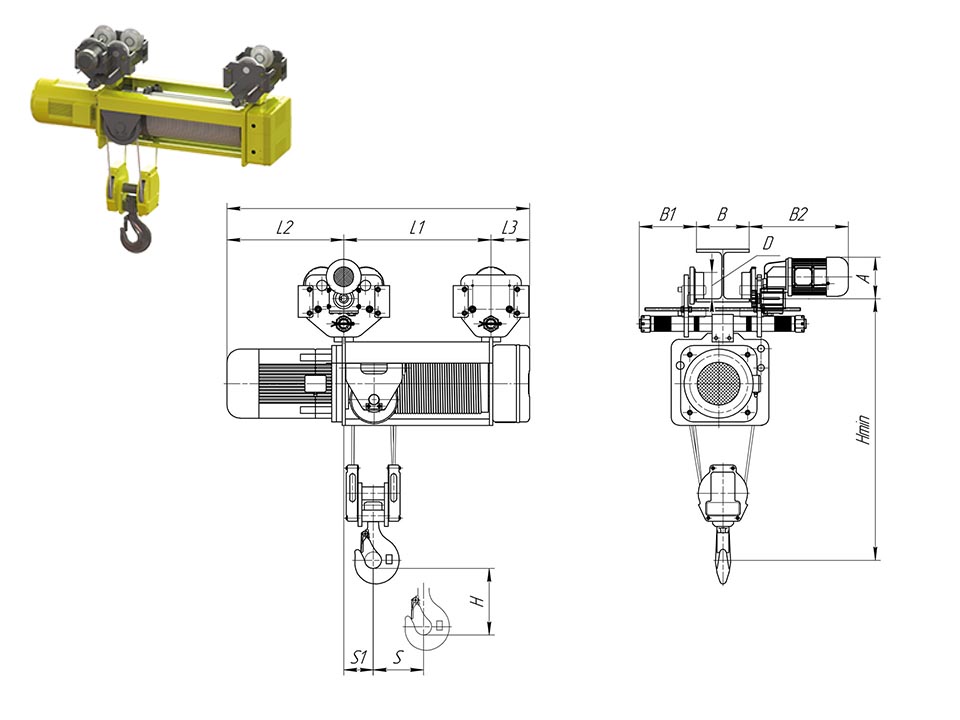

Основные размеры
| Высота подъема H, м | Режим работы | Основные размеры, мм | Вес, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | S | S1 | B1 | B2 | D | A | Hmin | |||
| 9 | М4 | 1468 | 700 | 560 | 208 | 175 | 242 | 377 | 377 | 125 | 160 | 1450 | 855 |
| 12 | 1698 | 930 | 233 | 915 | |||||||||
| 18 | 1936 | 1168 | 350 | 985 | |||||||||
| 24 | 2159 | 1391 | 466 | 1050 | |||||||||
| 30 | 2388 | 1620 | 583 | 1120 | |||||||||
Технические характеристики
| Модель | Мощность двигателя, кВт | Скорость, м/мин | Мощность двигателя, кВт | Скорость, м/мин | Ширина монорельса B, мм | Диаметртроса, мм |
|---|---|---|---|---|---|---|
| Подъема | Передвижения | |||||
| SHA7-7B | 13(13/3,4) | 7(7/1,8) | 2х0,75(2х0,75/0,18) | 20(20/5) | 130...150 | 18 |
Базовая комплектация
- нормальная строительная высота
- одна скорость на подъем
- одна скорость на передвижение
- тормоза на всех приводах
- управление с подвесного пульта
- передвижение по прямолинейному пути
- степень защиты IP54
- температура эксплуатации -20+40С
- ограничитель грузоподъемности
Дополнительные опции
- две скорости на подъем
- две скорости на передвижение
- установка частотных преобразователей
- радиоуправление
- второй тормоз на подъем
- специальная покраска
- световая сигнализация
- звуковая сигнализация
- передвижение по радиусному пути (не для всех радиусов, уточняется)
- температура эксплуатации -40+40С.
- концевые выключатели на ход тали
- степень защиты IP55
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
