Таль ручная передвижная шестеренная цепная DLHP г/п 1,0 т

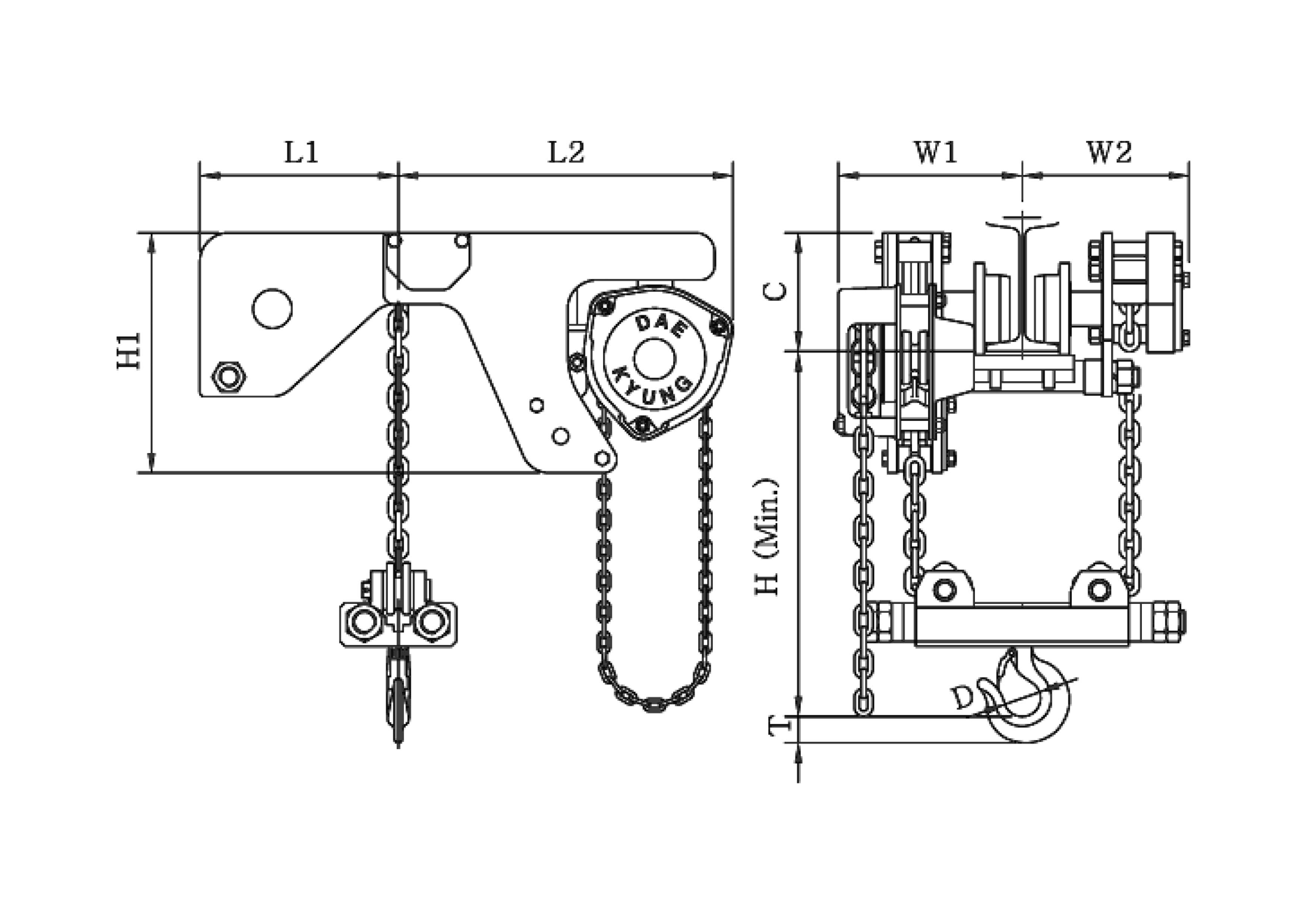

Общий вид тали
Основные размеры
| H (Min) |
H1 |
L1 |
L2 |
W1 |
W2 |
С |
D |
T |
| 140.0 |
249.0 |
210.0 |
351.0 |
195.5 |
165.0 |
123.0 |
38.0 |
27.0 |
| H (Min) |
140.0 |
| H1 |
249.0 |
| L1 |
210.0 |
| L2 |
351.0 |
| W1 |
195.5 |
| W2 |
165.0 |
| С |
123.0 |
| D |
38.0 |
| T |
27.0 |
Технические характеристики
| Ширина балки, мм |
75 ~ 125 |
| Мин. радиус поворота, мм |
2900 |
| Калибр цепи (Грузовая цепь) |
Ø6.3 x P19.1 |
| Калибр цепи (Тяговая цепь) |
Ø5.0 x P23.3 |
| Вес на 1 м подъема, кг (Грузовая цепь) |
1.72 |
| Вес на 1 м подъема, кг (Тяговая цепь) |
0.92 |
| Рабочая нагрузка, кг |
30.0 |
| Кратность полиспаста |
2 |
| Вес, кг |
61.0 |
| Пролет, мм |
База крана, мм |
Нагрузка на колесо, кг |
Вес, кг |
A1 |
A2 |
B1 |
B2 |
C |
C1 |
C2 |
D1 |
| max. |
min. |
Крана |
Тали |
|
|
