Таль пневматическая цепная стационарная JM3-3 г/п 3,0 т

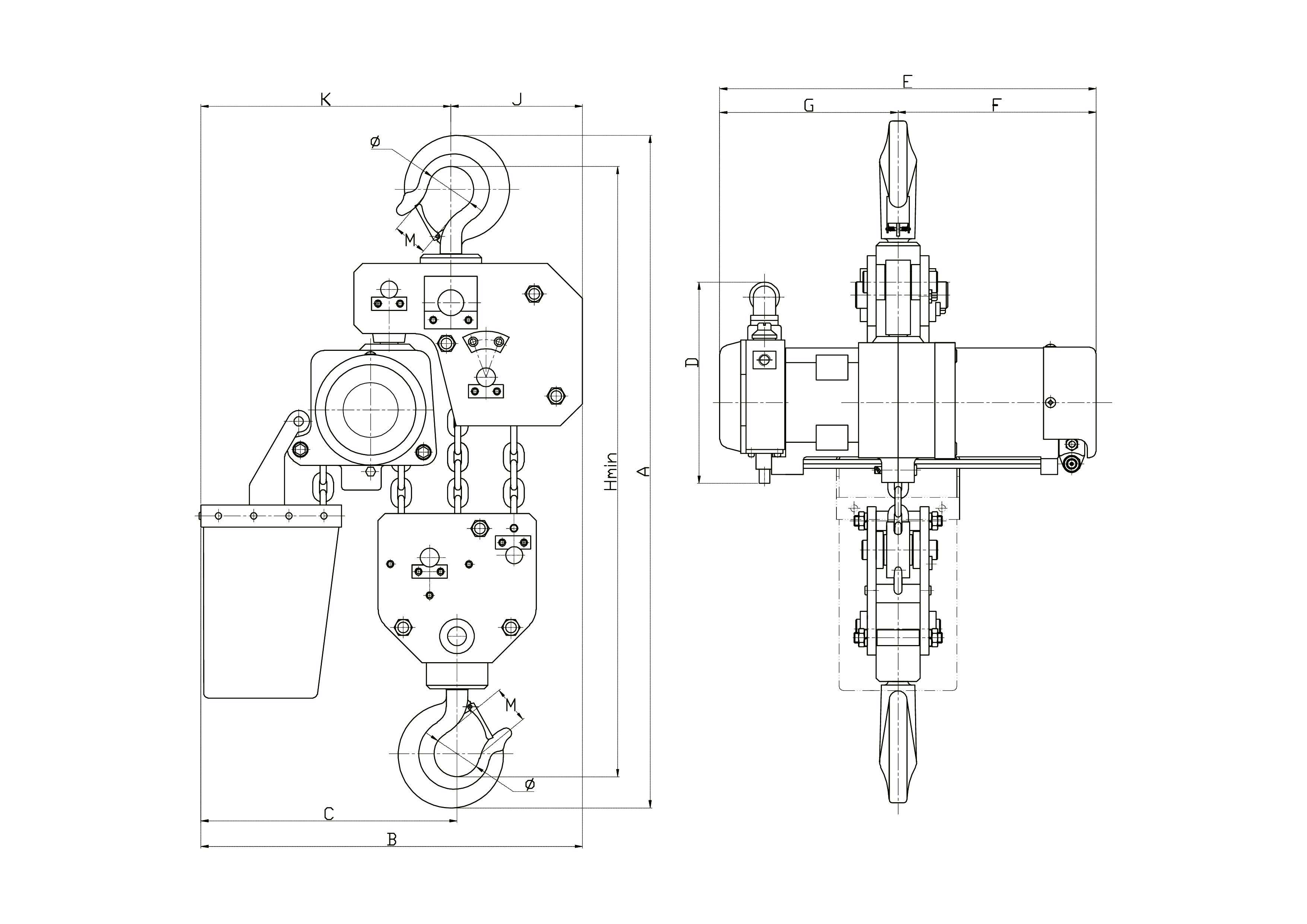

Общий вид тали
Основные размеры
A | B | C | D | E | F | G | Hмин | J | K | Ø | M |
814 |
434 |
293 |
229 |
428 |
225 |
203 |
676 |
150 |
284 |
56 |
45 |
Технические характеристики
Модель | JM3-3 |
Режим работы |
M3 |
Грузоподъемность, т |
3 |
Высота подъема, м |
3 |
Количество цепей |
3 |
Выходная мощность двигателя, кВт |
0,75 |
Рабочее давление воздуха, бар (кг/см²) |
4~6 |
Скорость подъема (без нагрузки), м/мин |
3 |
Скорость подъема (при номинальной загрузке), м/мин |
1,3 |
Скорость спуска (при номинальной нагрузке), м/мин |
3 |
Скорость спуска (без нагрузки), м/мин |
1,5 |
Расход воздуха, м³/мин |
1,5 |
Фитинги, дюйм |
Rc1/2 |
Внутренний диаметр пневматической трубки, мм |
12 |
Грузоподъемная цепь, мм |
7х21 |
Длина шланга подвесного пульта управления, мм |
3 |
Уровень шума при подъеме (при номинальной нагрузке), дБ |
77 |
Уровень шума при спуске (при номинальной нагрузке), дБ |
79 |
Bec, кг |
50 |
