Таль пневматическая цепная стационарная JM500-1 г/п 0,5 т

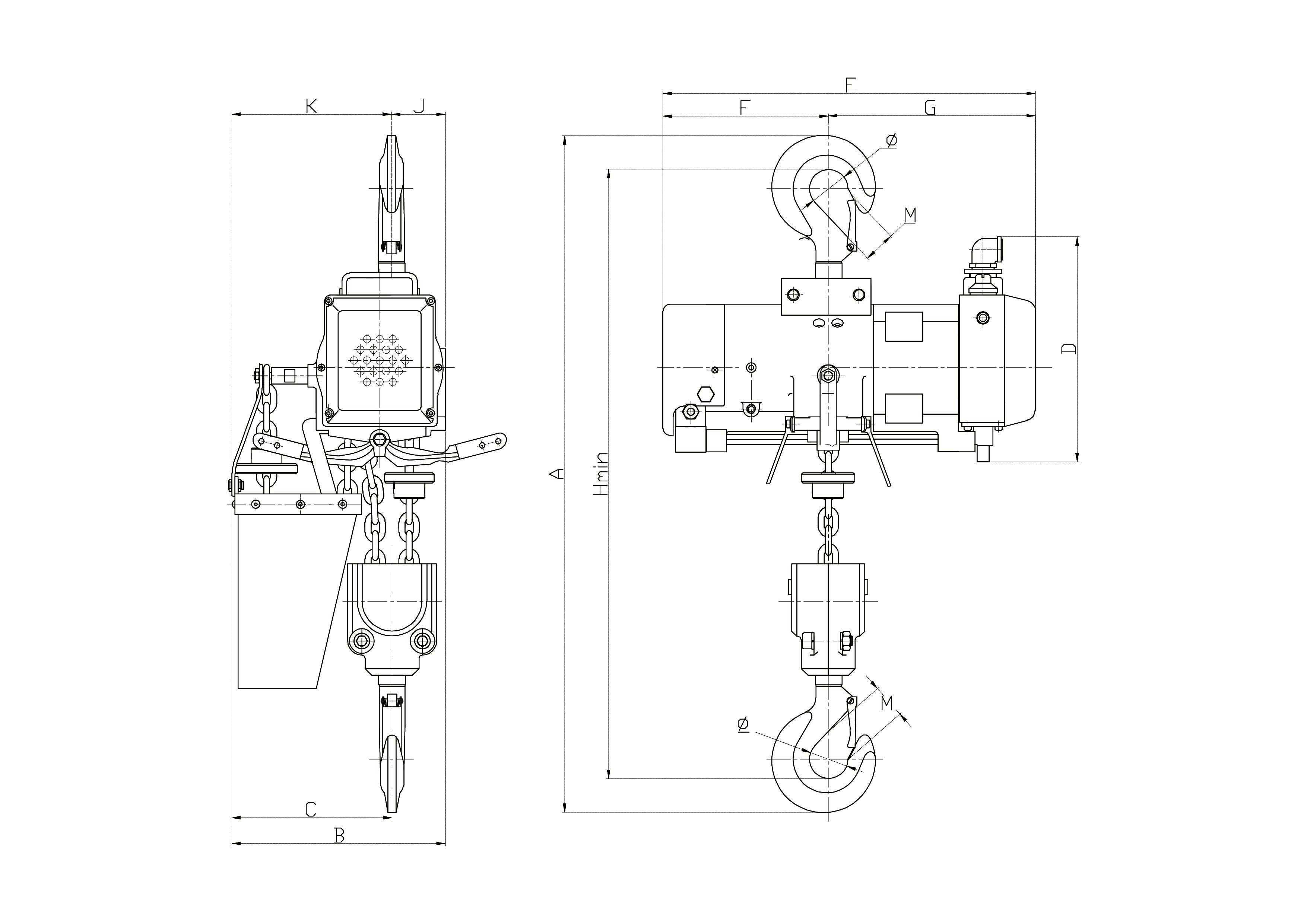

Общий вид тали
Основные размеры
A | B | C | D | E | F | G | Hмин | J | K | Ø 1 | Ø 2 | M1 | M2 |
492 |
210 |
173 |
229 |
363 |
160 |
203 |
440 |
42,5 |
167,5 |
40 |
34 |
32 |
27 |
Технические характеристики
Модель | JM500-1 |
Режим работы |
M3 |
Грузоподъемность, т |
0,5 |
Высота подъема, м |
3 |
Количество цепей |
1 |
Выходная мощность двигателя, кВт |
0,75 |
Рабочее давление воздуха, бар (кг/см²) |
4~6 |
Скорость подъема (без нагрузки), м/мин |
20 |
Скорость подъема (при номинальной загрузке), м/мин |
10 |
Скорость спуска (при номинальной нагрузке), м/мин |
20 |
Скорость спуска (без нагрузки), м/мин |
14 |
Расход воздуха, м³/мин |
1,3 |
Фитинги, дюйм |
Rc1/2 |
Внутренний диаметр пневматической трубки, мм |
12 |
Грузоподъемная цепь, мм |
6х18 |
Длина шланга подвесного пульта управления, мм |
3 |
Уровень шума при подъеме (при номинальной нагрузке), дБ |
76 |
Уровень шума при спуске (при номинальной нагрузке), дБ |
79 |
Bec, кг |
23 |
