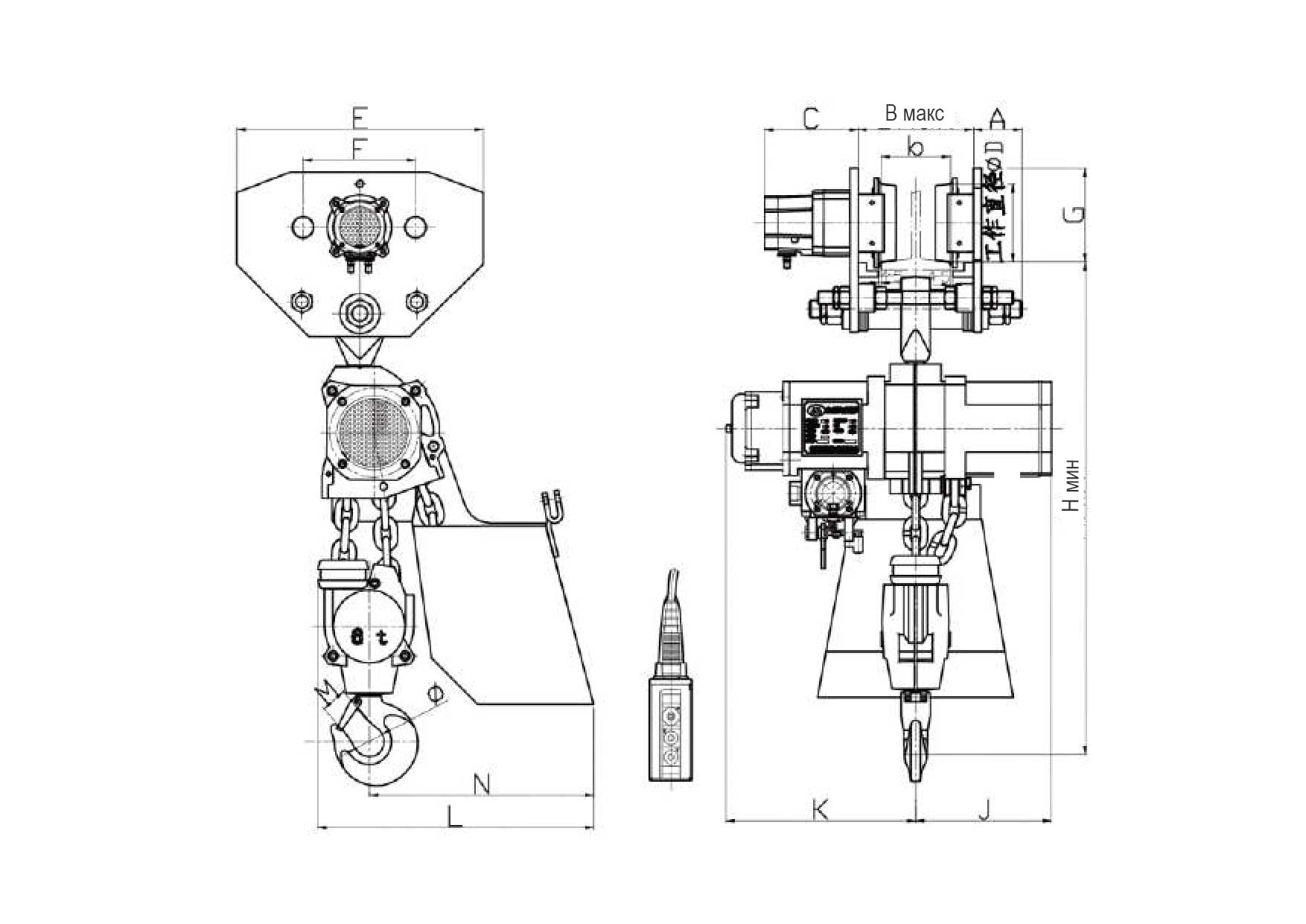

Общий вид тали
Основные размеры
| A | Bмакс | C | ØD | E | F | G | Hмин | J | K | L | N | M | Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 115 | 231 | 162 | 134 | 428 | 196 | 162 | 780 | 236 | 335 | 470 | 397 | 45 | 56 |
Диапазон ширины балки, мм: 110~146
Минимальный радиус поворота балки, мм: 3300
Технические характеристики
| Модель | JMY3-1 |
|---|---|
| Режим работы | M3 |
| Грузоподъемность, т | 3 |
| Рабочее давление воздуха, бар (кг/см²) | 6 |
| Подъемный механизм | |
| Высота подъема, м | 3 |
| Количество цепей | 1 |
| Выходная мощность двигателя, кВт | 3,5 |
| Скорость подъема (при номинальной загрузке), м/мин | 3,5 |
| Скорость спуска (при номинальной нагрузке), м/мин | 8 |
| Расход воздуха, м³/мин | 5,5 |
| Фитинги, дюйм | Rc3/4 |
| Внутренний диаметр пневматической трубки, мм | 25 |
| Грузоподъемная цепь, мм | 13х36 |
| Длина шланга подвесного пульта управления, мм | 3 |
| Уровень шума при подъеме (при номинальной нагрузке), дБ | 79 |
| Уровень шума при спуске (при номинальной нагрузке), дБ | 79 |
| Механизм передвижения | |
| Выходная мощность двигателя, кВт | 0,25 |
| Скорость хода (при номинальной нагрузке), м/мин | 9 |
| Расход воздуха, м³/мин | 0,6 |
| Фитинги, дюйм | Rc1/4 |
| Внутренний диаметр пневматической трубки, дюйм | G3/4 |
| Bec тележки, кг | 63 |
| Bec, кг | 168 |
