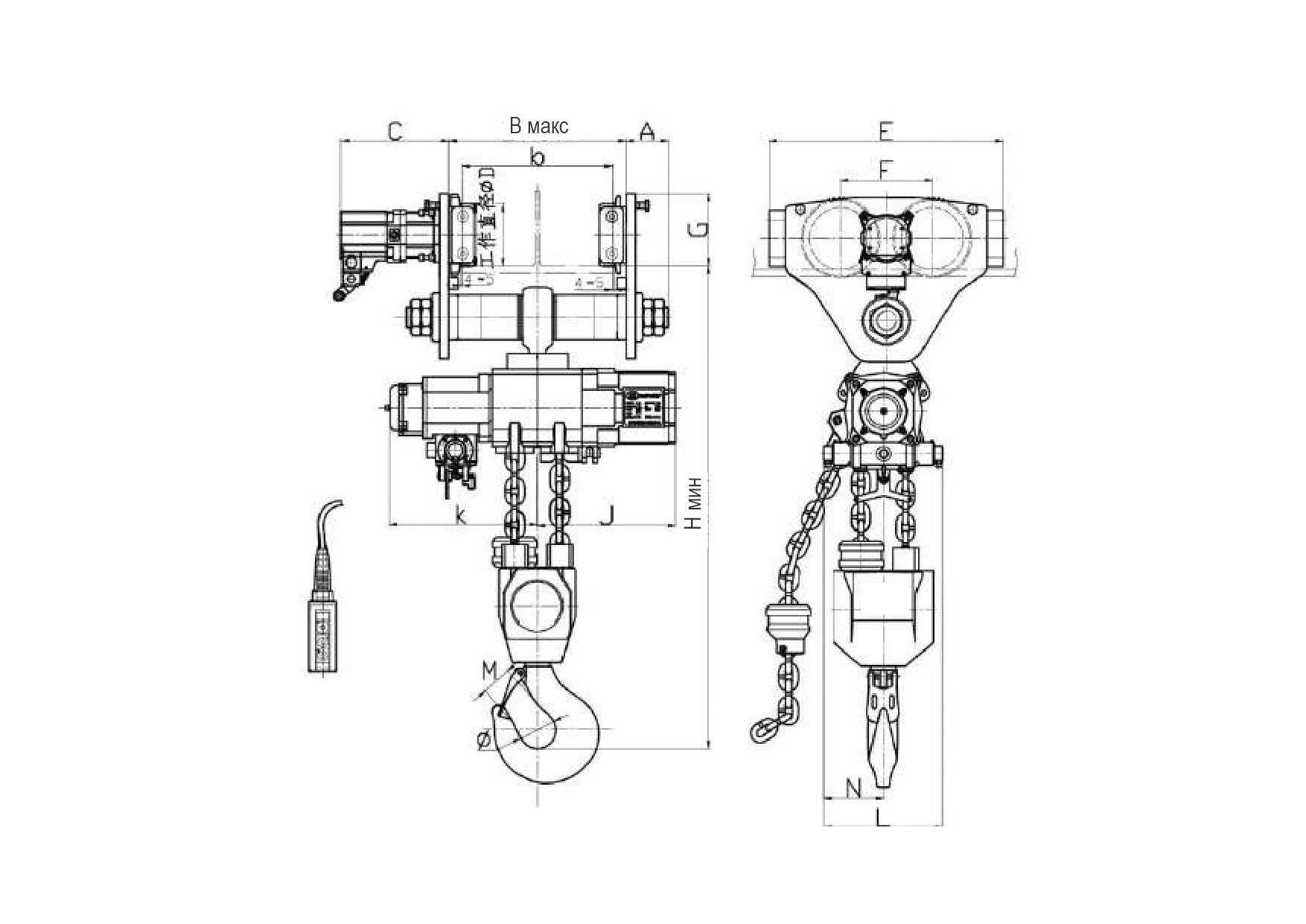

Общий вид тали
Основные размеры
| A | Bмакс | C | ØD | E | F | G | Hмин | J | K | L | N | M | Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 168 | 372 | 320 | 185 | 650 | 274 | 220 | 1125 | 370 | 394 | 318 | 159 | 56 | 71 |
Диапазон ширины балки, мм: 250~300
Минимальный радиус поворота балки, мм: 6150
Технические характеристики
| Модель | JMY20-4 |
|---|---|
| Режим работы | M3 |
| Грузоподъемность, т | 20 |
| Рабочее давление воздуха, бар (кг/см²) | 6 |
| Подъемный механизм | |
| Высота подъема, м | 3 |
| Количество цепей | 4 |
| Выходная мощность двигателя, кВт | 3,5 |
| Скорость подъема (при номинальной загрузке), м/мин | 0,7 |
| Скорость спуска (при номинальной нагрузке), м/мин | 1,6 |
| Расход воздуха, м³/мин | 5,5 |
| Фитинги, дюйм | Rc3/4 |
| Внутренний диаметр пневматической трубки, мм | 25 |
| Грузоподъемная цепь, мм | 16х45 |
| Длина шланга подвесного пульта управления, мм | 3 |
| Уровень шума при подъеме (при номинальной нагрузке), дБ | 78 |
| Уровень шума при спуске (при номинальной нагрузке), дБ | 80 |
| Механизм передвижения | |
| Выходная мощность двигателя, кВт | 0,7 |
| Скорость хода (при номинальной нагрузке), м/мин | 5 |
| Расход воздуха, м³/мин | 1,3 |
| Фитинги, дюйм | Rc1/4 |
| Внутренний диаметр пневматической трубки, дюйм | G3/4 |
| Bec тележки, кг | 260 |
| Bec, кг | 688 |
