ТД «Элеватормельмаш» (Санкт-Петербург, Екатеринбург) – надежный поставщик грузоподъемного оборудования на российский рынок. Эффективность, долговечность и безопасность работы любого подъемного механизма напрямую зависят от качества направляющих, по которым он перемещается. В этой статье мы подробно рассмотрим устройство кранового пути: его элементы и конструкцию, основные разновидности, а также строгие нормативные требования, регламентирующие монтаж и эксплуатацию.

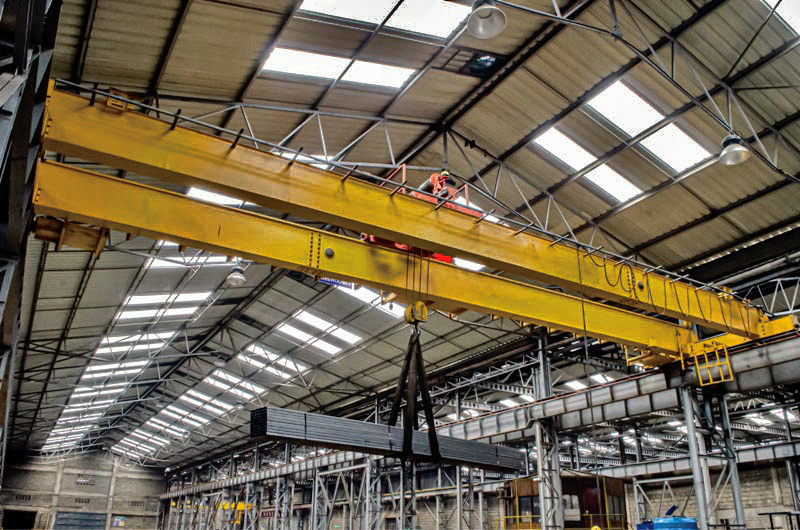

крановые пути

Типы крановых путей и их устройство

В зависимости от типа грузоподъемной техники и условий производственной площадки применяются различные системы направляющих. Глобально они делятся на наземные (для козловых и башенных кранов) и надземные (для мостовых кранов и кран-балок). Основной интерес в промышленном секторе представляют виды и конструктивные особенности мостовых крановых путей, которые монтируются над рабочей зоной цеха или склада.

Надземные системы конструктивно делятся на две основные категории:

Опорные крановые пути. Такая система предполагает, что мост крана опирается на направляющие сверху. Пути укладываются на специальные подкрановые балки, которые, в свою очередь, монтируются на несущие колонны здания или на отдельно стоящую эстакаду. Опорная конструкция отличается высокой жесткостью и способна выдерживать колоссальные нагрузки, поэтому она применяется для тяжелых производственных кранов большой грузоподъемности.
Подвесные крановые пути. В этом случае кран или таль перемещается по нижним полкам двутавровых балок, подвешенных к стропильным фермам или перекрытиям здания. Подвесная система оптимальна при малых и средних нагрузках. Она позволяет максимально эффективно использовать пространство цеха (так как не требует установки громоздких несущих колонн) и дает возможность организовать работу в труднодоступных зонах или у самых стен помещения.

Устройство кранового пути: элементы и конструкция

Конфигурация направляющих зависит от множества факторов, включая расчетную нагрузку, тип ходовых колес крана и режим его работы. Если рассматривать подробно, как устроен рельсовый путь мостового крана, то можно выделить несколько базовых узлов и деталей. Любая система представляет собой сложный инженерный комплекс, состоящий из несущего основания и ходовой части.

В состав типовой конструкции надземного пути входят следующие элементы:

Несущие подкрановые балки (стальные двутавровые, коробчатые или железобетонные), воспринимающие нагрузку от движущегося механизма.
Направляющий профиль (рельс или стальной квадрат), непосредственно контактирующий с колесами крана.
Детали крепления (прижимные планки, упорные элементы, высокопрочные болты, прокладки), обеспечивающие надежную, но часто упругую фиксацию рельса на балке для компенсации температурных расширений и вибраций.
Элементы безопасности (тупиковые упоры, отключающие линейки), предотвращающие сход техники за пределы рабочей зоны.

Выбор направляющего профиля диктуется массой крана. Для тяжелой техники используются специализированные крановые рельсы с плоским основанием и широкой головкой. Для более легкого оборудования (кран-балок небольших габаритов) и тележек часто применяются железнодорожные рельсы узкой колеи, в частности широко известные модификации Р18, Р24. Эти легкие рельсы отлично подходят для внутрицехового использования, обеспечивая плавный ход на небольших пролетах при умеренных осевых нагрузках.

Нормы и требования к устройству крановых путей по ГОСТ

Проектирование, монтаж и эксплуатация грузоподъемных систем — зоны повышенной инженерной ответственности. Поэтому требования к подкрановым путям мостовых кранов жестко регламентируются государственными стандартами и строительными нормами. Нормы определяют допустимые отклонения по ширине колеи, разности высот на стыках, уклонам и зазорам между рельсами.

Надежность конструкции закладывалась и совершенствовалась на протяжении многих лет. В инженерной практике и проектной документации исторически применяются следующие нормы и требования к устройству крановых путей ГОСТ, а также строительные правила:

ГОСТ 4121-76 регламентирует профиль и характеристики специализированных крановых рельсов (типа КР), рассчитанных на точечные сверхнагрузки.
ГОСТ 6368-52* определяет стандарты для узкоколейных профилей, включая популярные модификации Р18 и Р24.
ГОСТ 4224-54* содержит требования к стальным накладкам для рельсовых стыков, обеспечивающим геометрию пути в зоне соединений.

В части строительно-монтажных допусков, проектирования несущих металлических и железобетонных конструкций, а также устройства фундаментов основания базовым фундаментом служат следующие нормативные документы:

СНиП III-B.1-70 и СНиП III-16-73 (базовые нормативы, сформировавшие правила производства и приемки работ по монтажу бетонных, железобетонных и металлических конструкций).
СНиП II-В.3-72 (проектирование стальных конструкций, в том числе подкрановых балок).
СНиП III-B.5-62 (правила сборки и монтажа металлических сооружений).

Строгое соблюдение допусков, заложенных в данных нормативах, исключает перекос крана во время движения, повышенный износ реборд ходовых колес и риск аварийного обрушения конструкции.

ТД «Элеватормельмаш» напоминает: выбор элементов кранового пути и его монтаж должны осуществляться только квалифицированными специалистами на основе детального проекта. Обратившись в наши филиалы в Санкт-Петербурге или Екатеринбурге, вы можете получить подробную консультацию по подбору грузоподъемного оборудования и комплектующих к нему для нужд вашего предприятия.
