Для оптимизации производственных, складских и логистических процессов требуется надежное грузоподъемное оборудование. Одним из самых востребованных и эффективных решений в этой сфере остаются мостовые краны. В этой статье мы подробно разберем, что такое мостовой кран (дадим определение, рассмотрим устройство и виды), как он работает и по каким критериям его следует выбирать.

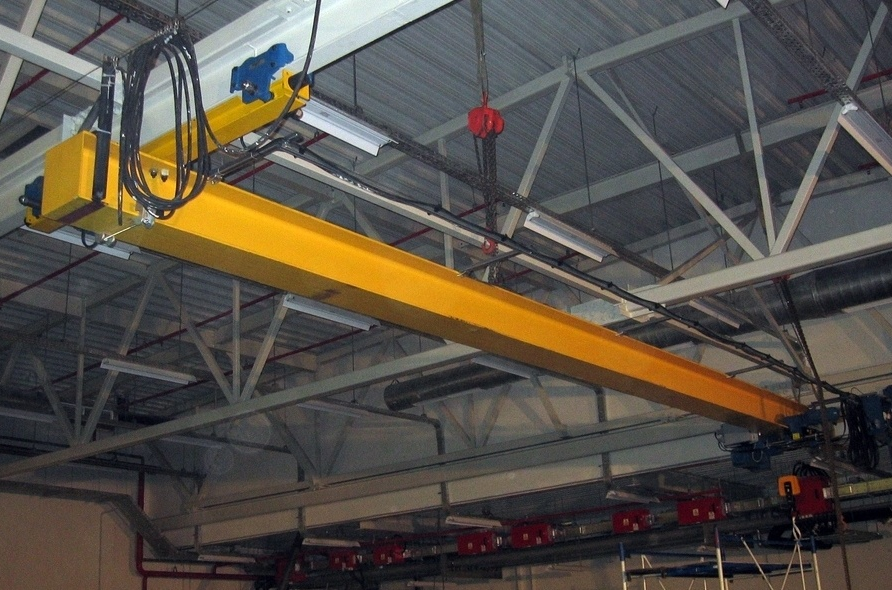

мостовые краны

Что такое мостовой кран: определение

Мостовой кран — это вид грузоподъемной техники, представляющий собой несущую конструкцию в виде моста (пролетного строения), которая перемещается по рельсовым путям, уложенным на надземных опорах. По самому мосту передвигается грузовая тележка или таль, осуществляющая подъем и опускание грузов.

Эта техника позволяет эффективно использовать практически весь объем помещения, так как она располагается под потолком и не занимает полезную площадь пола.

Назначение и сферы применения

Главная задача мостового крана — механизация погрузочно-разгрузочных, транспортных и монтажных работ. Это оборудование служит для перемещения тяжелых, крупногабаритных или сыпучих грузов по трем осям (вперед-назад, вправо-влево, вверх-вниз) в пределах прямоугольной рабочей зоны (пролета).

Сферы применения мостовых кранов чрезвычайно широки:

Производственные цеха (машиностроение, металлообработка);
Металлургические комбинаты и литейные заводы;
Крытые складские комплексы и логистические терминалы;
Предприятия по производству строительных материалов (например, ЖБИ);
Ремонтные мастерские и станции технического обслуживания крупной техники;
Электростанции и другие объекты энергетической инфраструктуры.

Из чего состоит мостовой кран: устройство оборудования

Несмотря на разнообразие моделей, базовая конструкция у большинства механизмов схожа. Чтобы понять, из чего состоит мостовой кран, нужно рассмотреть его основные узлы:

Пролетное строение (мост). Основа крана, состоящая из одной или двух массивных балок. Перекрывает производственное помещение по ширине.
Концевые балки. Расположены по краям моста. В них вмонтированы ходовые колеса, с помощью которых кран движется по рельсам (крановым путям).
Грузоподъемный механизм. Электрическая таль (тельфер) или грузовая тележка с лебедкой. Именно этот узел отвечает за подъем груза и его перемещение вдоль моста.
Грузозахватный орган. Элемент, непосредственно контактирующий с грузом (крюк, грейфер, электромагнит).
Механизмы передвижения. Электродвигатели, редукторы и тормозные системы, обеспечивающие движение самого крана и грузовой тележки.
Система управления. Кабина крановщика, подвесной кнопочный пульт или система радиоуправления.
Токоподвод. Система кабелей или троллейных шинопроводов, обеспечивающая питание крана электричеством.

Принцип действия

Принцип того, как работает мостовой кран, базируется на трех независимых рабочих движениях, которые гарантируют доставку груза в любую точку рабочей зоны:

Движение самого крана. Включаются электродвигатели механизма передвижения на концевых балках. Мост начинает ехать вдоль цеха по подкрановым путям.
Движение грузовой тележки (тали). Механизм перемещается по рельсам или ездовым полкам, проложенным вдоль пролетной балки (моста), то есть поперек цеха.
Подъем и опускание. Барабан лебедки на грузовой тележке наматывает или разматывает стальной канат, тем самым поднимая или опуская грузозахватный орган с закрепленным грузом.

Эти процессы могут выполняться как поочередно, так и одновременно (совмещение операций), что значительно ускоряет работу.

Классификация мостовых кранов: виды и их особенности

Для решения разных промышленных задач используются различные типы оборудования. Классификация мостовых кранов осуществляется по нескольким ключевым признакам.

По конструкции моста

Однобалочные (кран-балки). Состоят из одной пролетной балки двутаврового сечения. Отличаются меньшим весом, простотой монтажа и доступной ценой. Оптимальны для грузов малой и средней тяжести (от 1 до 16 тонн).
Двухбалочные. Состоят из двух параллельных балок, по которым сверху передвигается грузовая тележка. Это мощные и тяжелые конструкции, способные поднимать грузы весом в десятки и сотни тонн. Используются при интенсивных режимах работы.

По способу опирания на крановый путь

Опорные. Крановые колеса катятся по рельсам, которые закреплены сверху на подкрановых балках. Самая простая, надежная и грузоподъемная конструкция.
Подвесные. Кран «подвешивается» к нижним полкам рельсового пути, вмонтированного непосредственно в фермы перекрытия здания. Занимают меньше места в высоту и позволяют обслуживать труднодоступные зоны у стен помещения.

По типу привода

Электрические. Все движения осуществляются за счет мотор-редукторов. Это стандарт для современных производств.
Ручные. Движение моста, тележки и подъем груза выполняются с помощью физической силы оператора и цепного привода. Применяются на участках с редким использованием и отсутствием электроснабжения (например, насосные или ремонтные подстанции).

По типу грузозахватного устройства

Крюковые. Универсальные краны, работающие со штучными грузами.
Грейферные. Оснащены челюстным ковшом (грейфером) для перевалки сыпучих материалов.
Магнитные. Комплектуются электромагнитной шайбой. Незаменимы на металлургических заводах и базах металлопроката.
Специальные. Грейферно-магнитные, литейные (для ковшей с расплавленным металлом), штабелеры и другие.

Как правильно выбрать мостовой кран?

При подборе оборудования для вашего объекта недостаточно просто знать виды мостовых кранов. Необходимо учитывать:

Грузоподъемность: максимальный вес, который кран должен поднимать. Рассчитывается с небольшим запасом.
Длина пролета: расстояние между осями крановых путей (ширина рабочей зоны).
Высота подъема: требуемое расстояние от уровня пола до верхнего положения крюка.
Режим работы (группа классификации): от легкого (агрегат работает редко, нагрузки небольшие) до весьма тяжелого (круглосуточная работа с максимальными грузами). Это важнейший параметр, напрямую влияющий на долговечность оборудования.

Подбор правильного грузоподъемного оборудования — сложная инженерная задача. Специалисты ТД «Элеватормельмаш» (Санкт-Петербург, Екатеринбург) готовы помочь вам с анализом производственных условий объекта, подбором оптимальной модели мостового крана, доставкой и организацией качественного монтажа.
