Ни одно современное производство, крупный складской комплекс или ремонтный цех не обходятся без надежного грузоподъемного оборудования. Одним из самых востребованных и универсальных решений в этой сфере является кран-балка. В этой статье мы подробно разберем, что представляет собой данный механизм, как он устроен и в чем заключаются его ключевые особенности.

Кран-балка: определение и назначение

Давая определение тому, что такое кран-балка, технические специалисты обычно описывают ее как разновидность мостового крана облегченной конструкции. Если говорить точнее, то по классификации ГОСТ это мостовой кран однобалочного типа. Главное назначение этого оборудования заключается в выполнении разнообразных погрузочно-разгрузочных, транспортных и монтажных работ внутри промышленных помещений, на складах, в автомастерских, а также на крытых эстакадах.

Благодаря своей конструкции этот механизм способен перемещать грузы в трех плоскостях: поднимать и опускать их, а также транспортировать вдоль и поперек рабочего пространства.

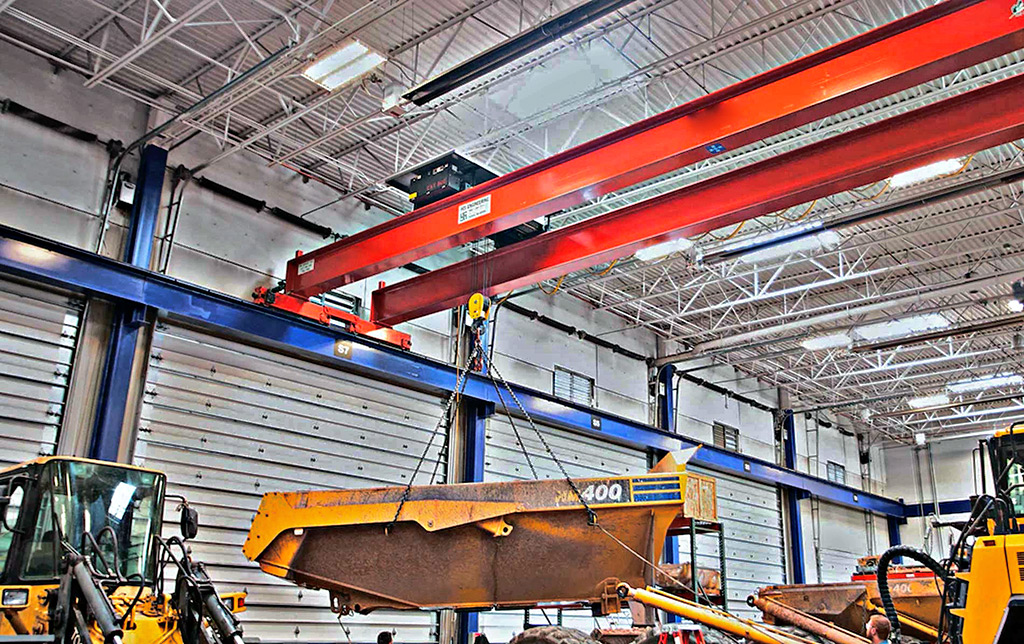

кран-балка на складе

Устройство кран-балки: основные элементы

Несмотря на визуальную массивность, устройство кран-балки достаточно лаконично. Основные элементы конструкции обеспечивают высокую надежность и простоту в обслуживании. В стандартную комплектацию входят следующие узлы:

Пролетная (несущая) балка – основной стальной профиль (как правило, двутавр), перекрывающий рабочее пространство. Именно по нему перемещается грузоподъемный механизм.
Концевые балки (каретки) – элементы, расположенные по краям пролетной балки. Они оснащены ходовыми колесами и обеспечивают движение всей конструкции по крановым путям.
Грузоподъемный механизм: таль или тельфер (электрическая таль). Механизм передвигается взад-вперед вдоль несущей балки и осуществляет непосредственный подъем и опускание груза.
Электрооборудование и система токоподвода. Кабели, троллеи, электродвигатели и шкафы управления, обеспечивающие питание и работу всех подвижных частей (в случае с электрическими моделями).

Какие существуют типы кран-балок

Современный рынок грузоподъемного оборудования предлагает различные варианты исполнения техники для решения конкретных задач производства. Рассматривая, какие существуют типы кран-балок, в первую очередь говорят о типе привода. Оборудование делится на ручное (перемещение и подъем осуществляются за счет физической силы оператора через цепные механизмы) и электрическое (все процессы автоматизированы благодаря электродвигателям).

Однако главной классификацией является способ крепления концевых кареток к крановым путям.

Виды кран-балок: подвесная и опорная — разница конструкций

Разница между подвесной и опорной кран-балкой является ключевым фактором при выборе оборудования для конкретного помещения.

Опорные кран-балки. В этом случае несущая балка опирается сверху на крановые пути, которые установлены на колоннах или несущих стенах здания. Опорная конструкция отличается максимальной жесткостью, устойчивостью и грузоподъемностью. Выбирая данный тип, вы получаете самое надежное решение для интенсивной работы с тяжелыми грузами, однако оно требует возведения прочных подкрановых эстакад.
Подвесные кран-балки. Здесь крановые пути монтируются непосредственно к стропильным фермам или потолочным перекрытиям здания, а концевые каретки кран-балки перемещаются по нижним полкам этих путей («подвешиваются» к ним). Главное преимущество подвесного типа — существенная экономия пространства и возможность обслуживать участки цеха вплотную к стенам, так как нет необходимости устанавливать массивные колонны. Однако грузоподъемность таких кранов ограничена несущей способностью перекрытий самого здания.

Сравнение с другой грузоподъемной техникой

Многие заказчики часто путаются в терминологии. Чтобы сделать правильный выбор, важно понимать грань между разными типами оборудования.

Отличие кран-балки от мостового крана

Технически кран-балка входит в семейство мостовых кранов. Главное отличие кран-балки от классического мостового крана кроется в количестве несущих (пролетных) балок. Кран-балка всегда имеет одну несущую балку (однобалочный кран), на которой подвешивается таль.

Классический мостовой кран состоит из двух параллельных балок (двухбалочный кран), по которым сверху передвигается массивная грузовая тележка. Из этого вытекают и другие отличия: двухбалочные краны предназначены для сверхвысоких нагрузок (до сотен тонн) и имеют более сложную конструкцию, требующую прочных опор, тогда как кран-балки легче, маневреннее и дешевле, но их предел грузоподъемности обычно не превышает 16-20 тонн.

Чем отличается кран-балка от монорельса

Еще один частый вопрос: чем отличается кран-балка от монорельса? Монорельс представляет собой одну неподвижную двутавровую балку, жестко закрепленную на опорах или потолке. По ней передвигается таль. Монорельс способен перемещать груз только по одной фиксированной линии (вперед-назад) и вверх-вниз.

Кран-балка же перемещается сама. Таким образом, кран-балка обслуживает не просто линию, а целую прямоугольную площадь цеха, предоставляя свободу маневра по двум осям координат по горизонтали.

Основные характеристики кран-балок

При обращении в ТД «Элеватормельмаш» для подбора оборудования наши специалисты всегда запрашивают исходные технические требования. Основные характеристики кран-балок включают:

Грузоподъемность: максимальный вес груза, на который рассчитана конструкция (обычно варьируется от 1 до 16 тонн).
Пролет: длина рабочей зоны, которую перекрывает несущая балка (расстояние между осями крановых путей).
Длина консоли (для подвесных систем): выход несущей балки за пределы кранового пути.
Высота подъема: расстояние от пола до крюка в его крайнем верхнем положении.
Скорость перемещения и подъема: показатели, влияющие на производительность работ.
Группа режима работы (по ГОСТ): от легкого к тяжелому (например, А3, А5), определяет допустимую интенсивность использования оборудования.
Климатическое исполнение: возможность работы в закрытых помещениях, под навесом или на открытом воздухе при экстремальных температурах.

Управление кран-балкой

Эффективность работы напрямую зависит от того, как реализовано управление кран-балкой. На сегодняшний день применяется два основных способа:

Кабельный пульт – классический метод, при котором оператор находится на полу цеха и управляет краном с помощью кнопочного пульта, подключенного к электрощиту кран-балки кабелем.
Более современное и наиболее безопасное решение – радиоуправление. Оператор использует беспроводной джойстик или кнопочный пульт дистанционного управления. Это позволяет работнику находиться на безопасном расстоянии от груза, лучше видеть траекторию перемещения. Кроме того, благодаря радиоуправлению оператор не привязан к конкретному месту в цехе.

В редких случаях (для специфических задач) однобалочные краны могут оснащаться стационарной кабиной крановщика, но для современных кран-балок это скорее исключение, чем правило.

Сферы применения

Закрывая вопрос о необходимости установки такого оборудования, стоит отметить его феноменальную универсальность. Кран-балки массово применяются в машиностроении, на металлобазах, в ангарах по ремонту крупной сельскохозяйственной и строительной техники, грузовых автосервисах, терминалах транспортных компаний и на объектах энергетической инфраструктуры.

Если перед вашим предприятием стоит задача оптимизировать логистику внутри цеха или склада, специалисты ТД «Элеватормельмаш» (Санкт-Петербург, Екатеринбург) готовы спроектировать, подобрать и поставить кран-балку нужного типа, полностью отвечающую вашим техническим и бюджетным требованиям.
