ТД «Элеватормельмаш» (Санкт-Петербург, Екатеринбург) – надежный поставщик грузоподъемного оборудования на российский рынок промышленной техники. Для эффективной организации рабочих процессов на предприятиях часто требуется локальный, компактный и маневренный подъемный механизм. Консольный кран идеально справляется с этой задачей. В данной статье мы подробно разберем, что представляет собой это оборудование, как оно функционирует и на что обратить внимание при его эксплуатации.

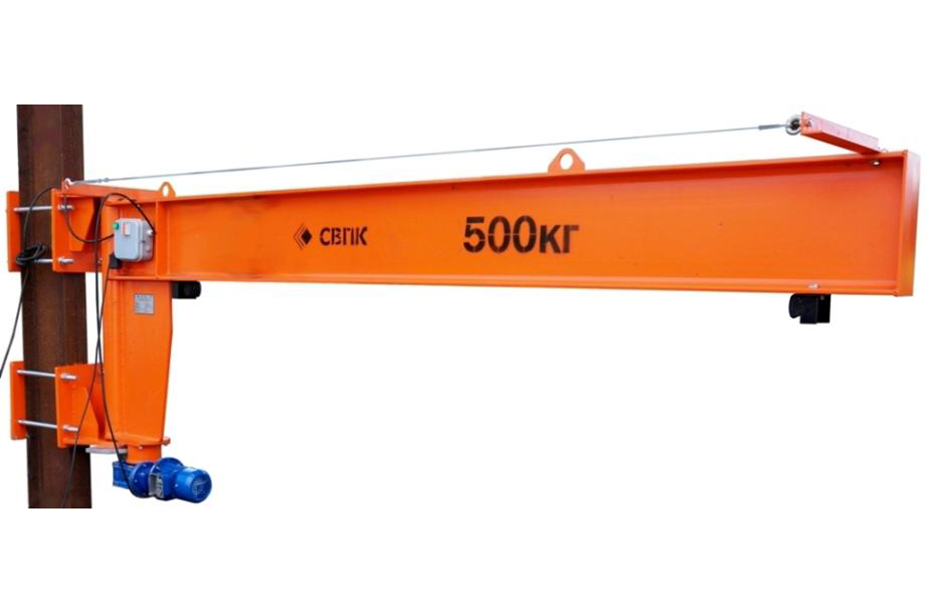

консольный кран

Что такое консольный кран: определение и виды

Консольный кран — это тип грузоподъемной машины, в которой грузозахватный механизм (таль или тельфер) подвешен к жесткой балке — консоли (или стреле). Сама консоль фиксируется на прочной неподвижной опоре или стене здания. Главное предназначение такого оборудования заключается в перемещении грузов в пределах заданного радиуса (зоны охвата стрелы).

В зависимости от конструктивного исполнения и задач предприятия, выделяют несколько основных видов оборудования.

По способу крепления краны делятся на настенные и стоящие на колонне (отдельно стоящие). Настенные модели монтируются непосредственно на несущие стены или колонны здания, что экономит пространство на полу. Краны на колонне устанавливаются на собственный фундамент и обеспечивают максимальный угол охвата.
По типу привода механизмы бывают ручными, где подъем и поворот осуществляются физическим усилием оператора, и электрическими, оснащенными двигателями для тяжелых и интенсивных работ.

Для чего нужен консольный кран

В современных промышленных и складских комплексах данное оборудование решает задачи локального перемещения тяжестей. Основная сфера применения — обслуживание индивидуальных рабочих мест. Консольный кран нужен для точной подачи тяжелых заготовок и деталей на металлообрабатывающие станки, перемещения узлов на сборочных конвейерах, а также для погрузочно-разгрузочных работ в складских терминалах и ремонтных мастерских.

Установка такого крана позволяет существенно снять нагрузку с тяжелых мостовых кранов, обслуживающих весь цех, исключая их простой ради перемещения одного небольшого груза на конкретном участке.

Особенности конструкции консольных кранов

Отличительная черта этой техники — адаптивность конструкции под конкретные условия цеха. В основе несущей конструкции консоли чаще всего лежит прочный двутавровый профиль, способный выдерживать высокие изгибающие моменты.

Для моделей на колонне используется толстостенная стальная труба, которая крепится к бетонному основанию при помощи мощной закладной детали и анкерных болтов. Узел поворота оснащается износостойкими подшипниками большого диаметра, что обеспечивает плавный ход даже при максимальной загрузке. Угол поворота стрелы может быть ограничен механическими или электрическими концевыми упорами для предотвращения столкновений с элементами здания.

Устройство и принцип работы консольного крана

Классическое устройство включает в себя несколько базовых блоков: несущую металлоконструкцию (колонна или настенный кронштейн), саму консоль (стрелу), механизм поворота (ручной привод, мотор-редуктор или тяга) и грузоподъемный механизм (ручная таль или электрический тельфер). К тали присоединяется крюковая подвеска или специализированный захват.

Принцип работы консольного крана базируется на комбинации трех движений: подъема/опускания груза, перемещения тали по стреле и вращения самой стрелы вокруг оси опоры.

То, как работает консольный кран на практике, выглядит следующим образом: оператор подводит стрелу к грузу, перемещая таль в нужную точку на балке. Затем крюк опускается, груз надежно стропится и поднимается на безопасную высоту. Далее оператор (вручную или с помощью пульта управления) поворачивает консоль в нужный сектор, параллельно передвигая таль вдоль балки до целевой точки разгрузки. После позиционирования деталь плавно опускается.

Преимущества и недостатки консольных кранов

Как и любая спецтехника, данное оборудование имеет свои сильные и слабые стороны.

К основным преимуществам относятся:

Высокая компактность и экономия полезного пространства производственного помещения.
Маневренность и возможность обслуживать труднодоступные участки цеха (углы, зоны у стен).
Сравнительно низкая стоимость приобретения, монтажа и обслуживания по сравнению с мостовыми или козловами кранами.
Оперативность работы в локальных зонах, что ускоряет циклы сборки или обработки на станках.

Недостатки:

Зона обслуживания жестко ограничена вылетом стрелы и углом ее поворота.
Относительно невысокая грузоподъемность (обычно до 10–16 тонн, в то время как более масштабные краны поднимают десятки и сотни тонн).
Для моделей на колонне требуется заливка специального армированного фундамента.

Как выбрать консольный кран

Чтобы закрыть возможные вопросы перед покупкой, ТД «Элеватормельмаш» рекомендует обращать внимание на несколько ключевых характеристик. При выборе оборудования важно точно определить максимальную массу поднимаемого груза (грузоподъемность), необходимую зону охвата (вылет стрелы), требуемую высоту подъема и интенсивность эксплуатации. Для легких деталей весом до 500 кг и редкого использования подойдет ручной настенный кран, а для тяжелых стальных труб или постоянной работы в две смены потребуется электрический кран на колонне с углом поворота до 360 градусов.
